新能力 | 寧波檢驗中心整車級動力總成測試臺架投入使用
近年來，新能源車的發展備受關注，而電驅動系統的性能、效率、尺寸、重量、可靠性等直接影響到新能源車的性能和整體效率。為滿足市場對整車級動力系統的性能開發與耐久測試需求，寧波檢驗中心動力系統試驗室新增了整車級動力總成測試臺架，可實現驅動系統部件級到整車級的開發與驗證需求。
該測試臺架近期將正式投入使用，其測試能力覆蓋各類工況下新能源車、傳統燃料車的整車能耗及續駛里程開發對標測試，整車能量流驗證，動力性、駕駛性、制動系統性能標定測試以及整車級動力總成測試。
圖為整車級動力總成測試臺架
該測試臺架由控制系統（軟件），測功機及支撐與軸系連接裝置（硬件），實時風機、電池模擬器、可移動式油耗儀（附屬設備）數采系統及功率分析儀等（測量設備），直采分析儀及RDE等（排放設備）等組成。
控制系統（軟件）:測功機主控為最新的HORIBA STARS 2.5版本，試驗臺采用閉環控制的方式對系統進行有效、準確的監控，控制各測功機按照設定的工況進行穩態和瞬態運轉。
測功機及支撐與軸系連接裝置（硬件）:測功機與變頻柜均為進口設備。四臺高性能、低慣量的電力測功機最大輪邊轉速3300rpm,輪邊扭矩3000Nm，輪距及軸距可根據車輛不同類型進行調整，采用17寸自由輪轂式連接，可模擬車輛加速減速行駛過程中輪胎產生的減震以及顛簸效果。

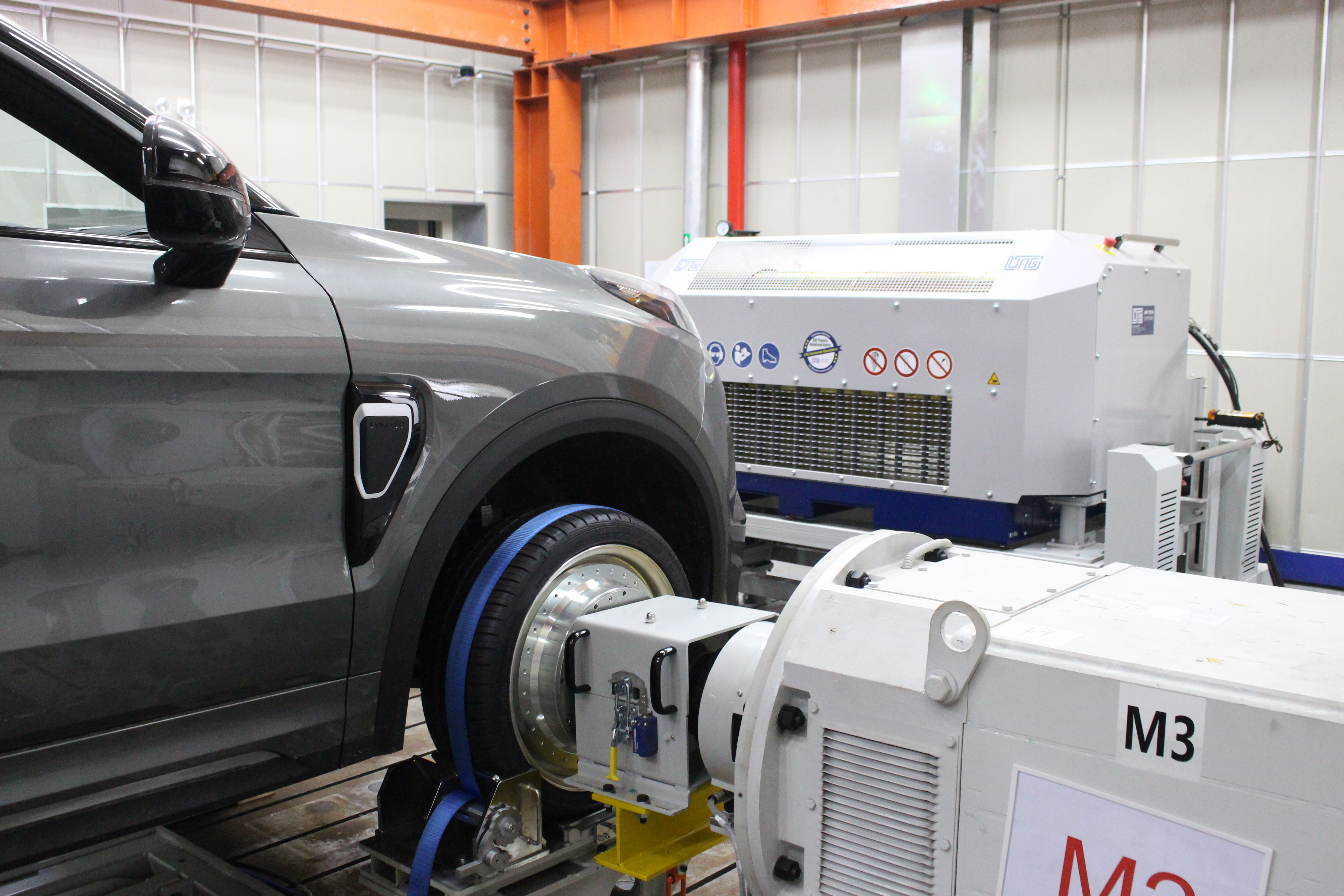

測功機與整車軸系連接圖
實時風機、電池模擬器、可移動式油耗儀（附屬設備）：可變風量整車風機能模擬整車最高135km/h車速的風量，出風量可隨車速大小自行調整，迎面風機出口位置可根據不同車型調節。電池模擬器，參數為1000VDC/1200A/600KW，可覆蓋市場上大部分乘用車的測試需求。AVL 740可移動式油耗儀，可滿足傳統動力及混合動力整車經濟性開發及對標開發測試。
數采系統及功率分析儀等（測量設備）：數采系統可采集與記錄各種溫度、濕度和壓力等信號，功率分析儀可測量電壓與電流信號，用于能量流測試。
直采分析儀及RDE等（排放設備）：2套AVL直采設備以及多套R(shí)DE排放設備，可根據企業標準進行路譜轉化，滿足實驗室內車輛排放測試要求。
該測試臺架的投入使用，不僅提升了寧波檢驗中心動力系統試驗室的檢測能力，填補了中汽中心在長三角區域整車級動力總成測試領域的空白，也為新能源檢測領域的發展奠定了基礎。
寧波檢驗中心始終堅持以創新驅動發展，以客戶、市場為導向，誠摯歡迎廣大客戶前來考察交流。
項目聯系人：丁旭
聯系方式：13780012737
-
